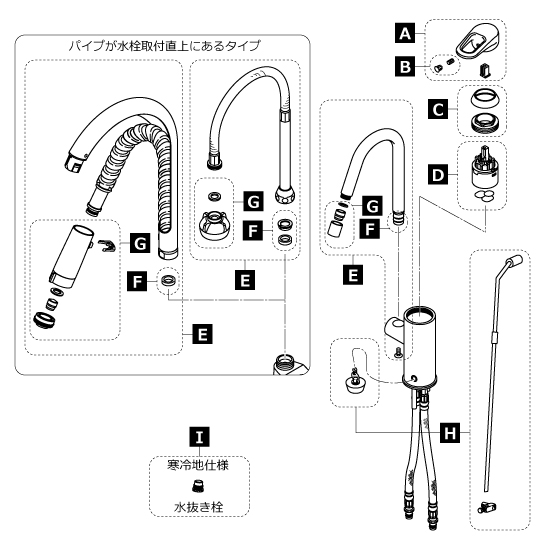

下記展開図は代表品番です。
品番によっては寸法・形状・部材の有無等が異なる場合があります。
部材番号（A、Bなど）の割当てより細かい部材は供給できません。
| 品番 | 117-136-D | 販売期間 | 2020年～ |
|---|
| 品番 | F-1020349 購入・価格確認はコチラ |
|---|---|
| 明細 | ハンドル、インサート、ハンドルビス |
| 工具 | プラスドライバー（No.2) |
| 修理 | 修理方法 |
| 品番 | - |
|---|---|
| 備考 | 該当品なし |
| 品番 | F-1020356 購入・価格確認はコチラ |
|---|---|
| 明細 | 締付ナット、化粧カバー（マットブラック） |
| 工具 | ハンドルセット交換用工具、モーターレンチ |
| 修理 | 修理方法 |
| 品番 | 101-999 購入・価格確認はコチラ |
|---|---|
| 明細 | カートリッジ |
| 工具 | ハンドルセット交換用工具、締付ナット交換用工具 |
| 修理 | 修理方法 |
| 品番 | F-1020373 購入・価格確認はコチラ |
|---|---|
| 明細 | パイプ（マットブラック）、パイプナット（W30山20・マットブラック）、先端金具、パイプ取付パッキン |
| 工具 | モンキーレンチ |
| 修理 | 修理方法 |
| 品番 | 9110 購入・価格確認はコチラ |
|---|---|
| 明細 | Uパッキン、樹脂リング |
| 工具 | パイプ交換用工具 |
| 品番 | F-1020383 購入・価格確認はコチラ |
|---|---|
| 明細 | 泡沫ケース（内ネジW22山20・マットブラック）、泡沫内芯、パッキン |
| 工具 | 工具不要 |
| 修理 | 修理方法 |
| 品番 | - |
|---|---|
| 備考 | 該当品なし |
| 品番 | - |
|---|---|
| 備考 | 本体水抜き-該当品なし |
